الغاز بالكيلوجرام المحسوب، لا بالتقدير.
نظام FM200 و Novec 1230 لإطفاء الحرائق
توريد وتركيب مطابق للكود المصري: كمية الغاز محسوبة على حجم غرفتك الفعلي، واختبار إحكام الغرفة قبل التسليم.
نرد خلال ساعات العمل: السبت–الخميس 8 ص–6 م
- 137 مشروعًا موثقًا في سجل أعمالنا منذ 2010
- جميع محافظات مصر
راجعه هندسيًا: م. أحمد الطويل — خبرة 16 عامًا في أنظمة الحماية من الحريق آخر تحديث:
ابدأ من دورك في المشروع
- صاحب أو مدير منشأة كمية الغاز بالكيلوجرام، مع تنبيه عند حد NOAEL احسب كمية الغاز
- استشاري حسابات بمعادلاتها، وداتا شيت UL/FM، ومطابقة بند ببند للكود المصري ناقش التصميم مع مهندس (تفتح واتساب في نافذة جديدة)
- مقاول سعر مقاول، ومراجعة مقايستك خلال 48 ساعة عمل ارفع المقايسة (BOQ) (تفتح واتساب في نافذة جديدة)
- 137 مشروعًا موثقًا
- 17 محافظة نفّذنا فيها مشروعات موثقة
- 16 عامًا من الخبرة في الحماية من الحريق
- 48 ساعة عمل لمراجعة مقايستك (BOQ)
من عملائنا في سجل الأعمال
احسب الكمية قبل أن تقارن العروض
أدخل أبعاد الغرفة وأدنى حرارة وفئة الخطر، لترى الكمية بالكيلوغرام وخطوات الحساب وفق NFPA 2001.
FM-200 (HFC-227ea)الغرفة 6 × 5 × 3 mأقل حرارة 20 °Cفئة الخطر Aالقاهرة 23 m
النتيجة المبدئية
مثال محسوب — غيّر المدخلات واضغط احسب
أكمل البيانات لتحديث النتيجة.
- كمية الغاز (W)
- 49.39kg
- (90 / 0.13716) × (7 / (100 − 7))
- تركيز التصميم (C)
- 7.0%
- الافتراضي لفئة الخطر A
التركيز عند حد NOAEL أو أعلى منه — غير مناسب لمكان مشغول بالأشخاص
- الحجم الصافي (V)
- 90.00m³
- الحجم النوعي للبخار (S)
- 0.13716m³/kg
- NOAEL للغاز
- 9.0%
خطوات الحساب والافتراضات
| البند | المعادلة | القيمة |
|---|---|---|
| الحجم الصافي (V) | 6 × 5 × 3 − 0 | 90.00 m³ |
| الحجم النوعي للبخار (S) | 0.1269 + 0.000513 × 20 | 0.13716 m³/kg |
| تركيز التصميم (C) | القيمة الافتراضية لغاز HFC‑227ea في فئة الخطر A | 7.0 % |
| كمية الغاز (W) | (90 / 0.13716) × (7 / (100 − 7)) | 49.39 kg |
| معامل تصحيح الارتفاع | — | |
| الكمية بعد تصحيح الارتفاع | — kg |
الافتراضات
ارتفاع الموقع: 23 m — القاهرة. تصحيح الارتفاع غير مفعل — الكمية المعروضة هي الأكبر والأكثر أمانًا
عدد الأسطوانات يحدده دليل الشركة المصنعة للنظام المدرج
S = k1 + k2 × T
| البند | HFC-227ea | FK-5-1-12 |
|---|---|---|
| k1 (m³/kg) | 0.1269 | 0.0664 |
| k2 (m³/(kg·°C)) | 0.000513 | 0.000274 |
| NOAEL (%) | 9.0 | 10.0 |
| تركيز التصميم — فئة A (%) | 7.0 | 4.5 |
| تركيز التصميم — فئة B (%) | 9.0 | 5.9 |
| تركيز التصميم — فئة C (%) | 7.0 | 4.5 |
تركيزات التصميم قيم افتراضية، والمرجع هو دليل الشركة المصنعة للنظام المعتمد.
تقدير مبدئي — يُراجع على الكود الساري ويعتمده مهندس مختص.
اسأل المساعد عن بند في الكود
يجيب من نص الكود المصري (305) و NFPA 12 و13 و14 و16 و17 و20 و72 و96 و2001 مع رقم البند، ويقول صراحةً إن لم يجد الإجابة.
اسأل المساعد عن بند في الكود
أسئلة مقترحة
مساعد آلي — المعلومات استرشادية والقرار للجهة المختصة
تقدير مبدئي — يُراجع على الكود الساري ويعتمده مهندس مختص.
نظام FM200 و Novec 1230، بندًا بندًا
لغرف السيرفرات ولوحات الكهرباء والأرشيف: من حساب الكمية إلى اختبار إحكام الغرفة، بغاز نظيف لا يترك بقايا.
- حساب كمية الغاز والأسطوانات
- شبكة التوزيع والفوهات
- لوحة التحكم والكواشف المزدوجة
- مفاتيح الإيقاف والتحرير اليدوي
- اختبار إحكام الغرفة (Room Integrity)
- عقود صيانة ووزن الأسطوانات
مقطع في غرفة محمية بنظام إطفاء بالغاز النظيف رسم توضيحي بلا مقياس · الكاشف المظلَّل على الدائرة الأولى، والمفرَّغ على الثانية. الجدران والسقف المقطوعة مهشَّرة
مفتاح أرقام الرسم
- 1 أسطوانات الغاز النظيف مثبتة على الجدار Clean agent cylinders, wall-strapped
- 2 صمام الأسطوانة الرئيسية والمشغّل الكهربائي Master cylinder valve with electric (solenoid) actuator
- 3 خراطيم التفريغ المرنة والمجمّع Flexible discharge hoses and manifold
- 4 أنبوب التوزيع تحت السقف Distribution pipe below the ceiling
- 5 فوهات التفريغ (360°) Discharge nozzles (360°)
- 6 كاشف دخان — الدائرة الأولى Smoke detector, zone 1
- 7 كاشف دخان — الدائرة الثانية؛ لا يبدأ التفريغ إلا بإنذار الدائرتين Smoke detector, zone 2; discharge only when both zones are in alarm

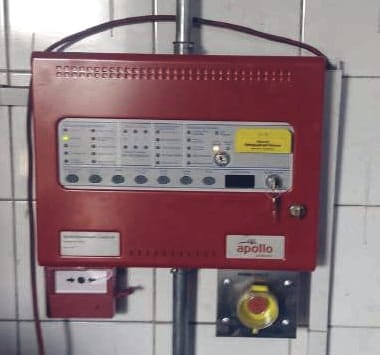

- 8 لوحة التحكم في الإطفاء: تشغّل المشغّل الكهربائي Extinguishing (releasing) control panel: operates the actuator
- 9 مفتاح الإيقاف المؤقت (Abort) عند المخرج Abort switch at the exit
- 10 مفتاح التحرير اليدوي عند المخرج Manual release station at the exit
- 11 جرس وإضاءة إنذار قبل التفريغ Pre-discharge sounder and strobe
- 12 فتحة تنفيس الضغط في جدار الغرفة Pressure relief vent in the enclosure wall
- 13 الغرفة المحمية: يُختبر إحكامها (Room Integrity) قبل التسليم Protected enclosure: room integrity test before handover
أنظمة غاز نفذناها قبل أن نعدك بها
من أعمال HTC المنفذة
مشروعات موثقة بالاسم
من سجل أعمال HTC: 137 مشروعًا موثقًا منذ 2010
- مصنع كناوف السويس
- مقر إدارى شركة Titan بمفيدا
- فارما سويد
- مشروع RORO بميناء شرق التفريعة بورسعيد
باقي المشروعات الموثقة (2) (4)
- فارما سويد
- مشروع RORO بميناء شرق التفريعة بورسعيد
- سى جرين — امتداد الاتفاقية (ميناء الدخيلة)
- بنك CIB فرع المبتديان
ننفّذ في جميع محافظات مصر
المحافظات المظللة نفذنا فيها مشروعات موثقة
| المحافظة | عدد المشروعات |
|---|---|
| القاهرة | 42 |
| الإسكندرية | 10 |
| الجيزة | 7 |
| القليوبية | 5 |
| الشرقية | 5 |
| الإسماعيلية | 4 |
| السويس | 3 |
| البحر الأحمر | 2 |
| البحيرة | 2 |
| الدقهلية | 2 |
| جنوب سيناء | 2 |
| مطروح | 2 |
| بورسعيد | 2 |
| أسوان | 1 |
| الغربية | 1 |
| المنيا | 1 |
| المنوفية | 1 |
من عملائنا في سجل الأعمال
- EGOTH
- مطار القاهرة لخدمات الركاب
- هيلتون طابا
- كناوف
- دانون
- فارما سويد
- UTOPIA PHARMA
- زهران
- إيدرا للطاقة
- Titan
- مستشفى أكاديمية القلب
- سى جرين
من حساب الكمية إلى اختبار إحكام الغرفة والاستلام
- معاينة الموقع
- التصميم والحساب
- التوريد
- التركيب
- الاختبار والتشغيل والاستلام
- الصيانة الدورية
هندسة القيمة: نفس الحماية، وتكلفة أقل حيث يسمح الكود
أين نوفّر لك؟ وبأي سند من الكود؟
نحسب كمية الغاز على الحجم الصافي للغرفة وتركيز التصميم لفئة الخطر، ونقارن الغازين قبل الاختيار، ونطابق النظام على الكود المصري لحماية المنشآت من الحريق (305).
غرفة 6 × 5 × 3 m (90 m³)، فئة الخطر A، عند 20°C
حلنا بسند الكود
49.39 kg من FM‑200 بتركيز افتراضي 7.0% أو 59.00 kg من Novec 1230 بتركيز افتراضي 4.5%؛ نقارن الاثنين على دليل الشركة المصنعة للنظام المدرج ونقترح الأقل تكلفة المطابق للكود.
السند حاسبة الغاز في الموقع · دليل الشركة المصنعة للنظام المدرج
يُراجع على الكود الساري ويعتمده مهندس مختص.
نعمل مقاول باطن لأعمال الحريق في مشروعكم
توريد وتركيب واختبار بسعر مقاول، مع مستندات التسليم والاختبارات المطلوبة للاستلام.
48 ساعة عمل مراجعة مجانية للمقايسة (BOQ) أو لعرض سعر وصلكم — ملاحظات فنية وفرص توفير، دون التزام.
ماذا يصلك في المراجعة:
- ما يطابق البنود المطابقة لاشتراط المشروع والكود، كما هي.
- ما يزيد على الاشتراط ما يمكن حذفه أو تصغيره دون مخالفة: فرصة التوفير.
- ما ينقص منه ما قد يُسقط المعاينة إن بقي ناقصًا.
- ما يحتاج تحققًا من الكمية كميات نطلب مراجعتها على المخططات.
أسئلة شائعة قبل التعاقد
ما أسعار نظام FM200 في مصر، ولماذا يختلف سعر الأسطوانة من مشروع لآخر؟
لأن السعر يتحدد بكمية الغاز (حجم الغرفة الصافي والتركيز التصميمي)، فتختلف سعة الأسطوانة وعددها، ثم بشبكة الفوهات والكشف والتحكم ونوع الغاز.
احسب الكمية أعلاه، ثم أرسل النتيجة لتصلك تسعيرة مكتوبة.
احسب كمية الغاز ما الفرق بين FM200 و Novec 1230، وأيهما أوفر لغرفتي؟
كلاهما غاز نظيف لا يترك بقايا. FM‑200 (HFC‑227ea) يحتاج عادة كمية أقل وزنًا فيكون أوفر غالبًا، لكنه خاضع لخفض تدريجي عالمي.
أما FK‑5‑1‑12 (Novec 1230) فأثره المناخي ضئيل وهامشه حتى NOAEL أوسع، ومتوفر من مصنعين آخرين بعد توقف 3M. وتقارن الحاسبة الكميتين.
احسب كمية الغاز هل غاز FM200 سام على الأشخاص داخل الغرفة؟
عند التركيز التصميمي المعتاد لا يتجاوز FM‑200 حد NOAEL، أي التركيز الذي لا يظهر عنده أثر ضار ملحوظ، والحاسبة تنبهك إن تجاوزه التصميم.
لكن نواتج تحلله بحرارة الحريق ضارة، لذلك يسبق التفريغَ إنذارٌ وتأخير ليُخلى المكان.
احسب كمية الغاز غرفة السيرفرات لا تحتمل التوقف: هل يوقفها التركيب أو الاختبار؟
نحدد مراحل التركيب ومدته في عرض السعر، ونتفق معكم على توقيت الأعمال داخل الغرفة.
ويُجرى اختبار إحكام الغرفة بمروحة الباب (Door Fan) دون تفريغ الغاز، ويقدّر مدة احتفاظها بالتركيز.
- NFPA 2001 Annex C (C.1.1.1)
هل يمر النظام من معاينة الحماية المدنية؟
القرار للحماية المدنية، لا لنا ولا لأي مقاول، فلا نعد به.
ما نلتزم به: حساب الكمية وفق NFPA 2001 ودليل المصنع للنظام المدرج، واختبار إحكام الغرفة، والتشغيل والاستلام، وتجهيز المنشأة للمعاينة.
كم يستغرق التوريد والتركيب؟
يختلف ذلك بالغاز والنظام المدرج والمصنع وتوفره، لذلك لا نذكر مدة عامة.
نحدد المدة ومراحل العمل كتابةً في عرض السعر بعد المعاينة، ونتفق معكم على توقيت أي إيقاف قبل البدء.
هل تقدمون عقود صيانة دورية لأنظمة الإطفاء بالغاز؟
نعم: وزن الأسطوانات أو قياس مستوى السائل، وفحص لوحة التحكم والكواشف ومفاتيح الإيقاف، ومراجعة إحكام الغرفة إن تغيّر فيها شيء.
ونصدر تقريرًا فنيًا بعد كل زيارة يوضح ما يلزم إصلاحه فقط.
لماذا لا أختار أرخص عرض؟
لأن الكمية الأقل من التركيز التصميمي، أو الغرفة غير المحكمة، قد لا تحقق الإطفاء فيُرفض النظام؛ والأكبر تكلفة بلا فائدة.
نحسب الكمية على حجم غرفتك الفعلي. أرسل العرض الذي وصلك ونراجعه مجانًا خلال 48 ساعة عمل.
ارفع المقايسة (BOQ) (تفتح واتساب في نافذة جديدة)اطلب عرض سعر نظام FM200 أو Novec 1230
رسالة واتساب جاهزة، أو نموذج من ثلاث خطوات قصيرة.
عبر واتساب
0104 454 5111 (تفتح واتساب في نافذة جديدة) اطلب عرض سعر عبر واتساب (تفتح واتساب في نافذة جديدة)- للاتصال
- 0128 820 0050
- ساعات العمل
- السبت – الخميس، 8:00 ص – 6:00 م
- نطاق العمل
- جميع محافظات مصر
ماذا يحدث بعد ذلك؟
- تفتح المحادثة برسالة جاهزة؛ أكمل الفراغات وأرسل.
- نرد خلال ساعات العمل، ونطلب ما يلزم للتسعير: المخططات أو المقايسة أو صور الموقع.
- معاينة الموقع، ثم عرض سعر مكتوب بالبنود والمدة.
