غرفة طلمبات تُصمَّم بالسند، لا بالعادة.

غرفة طلمبات الحريق (غرفة مضخات الحريق): تنفيذ وتأهيل

لصاحب المنشأة والمقاول: غرفة جديدة، أو تأهيل غرفة قائمة نعدّل فيها الناقص فقط، مع تقرير فني يوضح كل بند قبل معاينة الحماية المدنية.

اطلب معاينة أو عرض سعر عبر واتساب (تفتح واتساب في نافذة جديدة) احسب مقاس الطلمبة

نرد خلال ساعات العمل: السبت–⁠الخميس 8 ص–⁠6 م

تُفتح محادثة برسالة جاهزة، ويرد مهندس خلال ساعات العمل

  • 137 مشروعًا موثقًا في سجل أعمالنا منذ 2010
  • جميع محافظات مصر
  • مقرنا: مصر الجديدة، القاهرة

137 مشروعًا موثقًا في سجل أعمالنا منذ 2010
مقرنا: مصر الجديدة، القاهرة

غرفة طلمبات الحريق: طلمبة split-case تُدار بمحرك ديزل على قاعدة خرسانية، وإلى جانبها خزان الوقود.

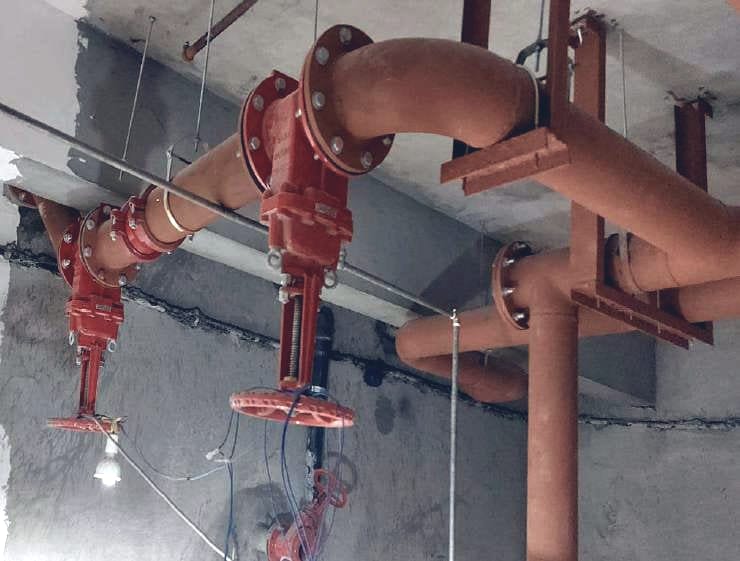

غرفة طلمبات مكتملة: مجمّع أحمر بمحابس بوابة (gate valves)، وطلمبة جوكي رأسية، ولوحات التحكم، ومقاييس الضغط.

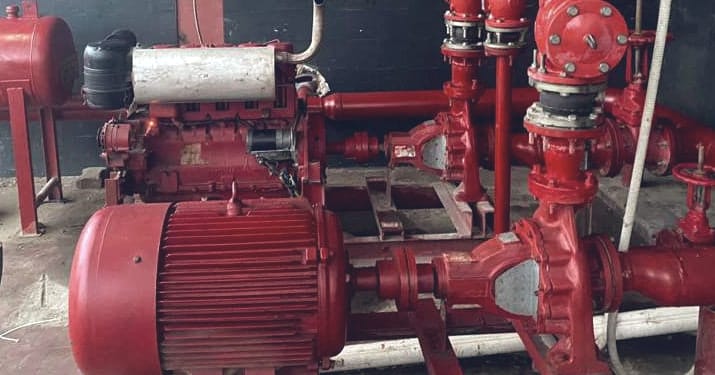

غرفة طلمبات: طلمبة حريق كهربائية من نوع split-case على قاعدتها، وعلى خط الطرد محبس ومحبس عدم رجوع، ومجمّعات علوية حمراء.
من أعمال HTC المنفذة
غرفة طلمبات الحريق: طلمبة split-case تُدار بمحرك ديزل على قاعدة خرسانية، وإلى جانبها خزان الوقود.

غرف طلمبات نفذناها قبل أن نعدك بها

مجمّع الطرد الأحمر في غرفة طلمبات خارجية: صواعد بمحابس عدم رجوع ومحابس بوابة، وطلمبة جوكي رأسية، ولوحتا تحكم.
من أعمال HTC المنفذة

مشروعات موثقة بالاسم

في سجلنا طلمبات لمستشفيات (العائلة، المبتسرين) وفنادق (هيلتون طابا، فندق طابا) ومصانع (جيسكو، الفرعون)

  • مستشفى العائلة بمدينة نصر طلمبات حريق، مكافحة حريق، إنذار حريق القاهرة 2022
  • مخزن بلبيس — مؤسسة السلاب للتجارة طلمبات حريق، صيانة · بعقد صيانة الشرقية 2026

من عملائنا في سجل الأعمال

  • 137 مشروعًا موثقًا في سجل أعمالنا منذ 2010
  • 17 محافظة نفّذنا فيها مشروعات موثقة
  • 16 عامًا من الخبرة في أنظمة الحماية من الحريق
  • 48 ساعة عمل لمراجعة مقايستك (BOQ)

راجعه هندسيًا: م. أحمد الطويل آخر تحديث:

من المعاينة والتقرير الفني إلى الاختبار والاستلام

  1. معاينة الموقع
  2. التصميم والحساب
  3. التوريد
  4. التركيب
  5. الاختبار والتشغيل والاستلام
  6. الصيانة الدورية
أيضًا: مزرعة دانون، محطة كهرباء السادات، كابس أوتو، مستشفى زمزم والخريطة
سابقة الأعمال كاملة: 137 مشروعًا و12 عقدًا ومستخلص أعمال ومحضران، قابلة للطباعة
  • مزرعة دانون بالبحيرة طلمبات حريق، مكافحة حريق، إنذار حريق البحيرة 2021
  • محطة كهرباء السادات طلمبات حريق، مكافحة حريق المنوفية 2020
  • مركز صيانة كابس أوتو بالعبور طلمبات حريق، مكافحة حريق القليوبية 2019
  • مستشفى زمزم بشبرا الخيمة طلمبات حريق، مكافحة حريق القليوبية 2018

ننفّذ في جميع محافظات مصر

المحافظات المظللة نفذنا فيها مشروعات موثقة

اطلب اتصالًا

نتصل بك خلال ساعات العمل: السبت–⁠الخميس 8 ص–⁠6 م

موبايل مصري من 11 رقمًا يبدأ بـ 01

غرفة طلمبات الحريق، بندًا بندًا

تنفيذ غرفة طلمبات الحريق على NFPA 20 والكود المصري: غرف جديدة أو قائمة في المصانع والمخازن والمشاريع تحت التنفيذ، وطلمبات مدرجة UL/FM حيث يشترط المشروع الإدراج.

  • الطلمبة الأساسية (كهرباء أو ديزل)
  • طلمبة الجوكي لحفظ ضغط الشبكة
  • لوحات التحكم
  • المحابس وعداد التدفق وخط الاختبار
  • خزان السولار وعادم محرك الديزل
  • اختبار الأداء عند 0% و100% و150% من التصرف المقنن
  • مستندات الاستلام الرسومات كما نُفذت بحساباتها الهيدروليكية، وكتيبات التشغيل والصيانة، وتقارير الفحص النهائي، وشهادات المواد والاختبار (ج4 بند 1‑12‑1 و2‑10‑1‑2).
غرفة طلمبات حريق: طلمبة رئيسية كهربائية وطلمبة جوكي

غرفة طلمبات حريق: طلمبة رئيسية كهربائية وطلمبة جوكي رسم توضيحي بلا مقياس · الخط المتقطع: خط استشعار الضغط

مفتاح أرقام الرسم
  1. 1 الطلمبة الرئيسية (split‑case أفقية) Main fire pump, horizontal split-case
  2. 2 المحرك الكهربائي للطلمبة Electric motor (driver)
  3. 3 طلمبة الجوكي (رأسية) Jockey pump, vertical in-line
  4. 4 لوحة تحكم الطلمبة الرئيسية Main fire pump controller
  5. 5 لوحة تحكم طلمبة الجوكي Jockey pump controller
  6. 6 خط السحب من الخزان ومحبس OS&Y Suction from the tank, OS&Y gate valve
  7. 7 مخفّض لامركزي عند فوهة السحب، السطح المستوي لأعلى Eccentric reducer at the suction flange, flat side up
  8. 8 صمام تنفيس رئيسي إلى مخروط تصريف مفتوح — حيث يشترطه NFPA 20 Main relief valve to an open waste cone, where NFPA 20 requires it
  9. 9 صمام تنفيس الدوران إلى التصريف Circulation relief valve, to drain
  10. 10 صمام عدم الرجوع على الطرد Discharge check valve
  11. 11 خط استشعار الضغط: لكل لوحة خطها، يتصل بين صمام عدم الرجوع ومحبس الطرد Pressure-sensing line, one per controller, tapped between the check valve and the discharge control valve
  12. 12 محبس التحكم في الطرد OS&Y Discharge control valve, OS&Y
  13. 13 مجمّع الطرد إلى الشبكة Discharge header to the system
  14. 14 خط الاختبار: محبس مغلق عادةً وعداد التدفق Test line: normally closed valve and flow meter
  15. 15 مجمّع الاختبار ومحابس الخراطيم، خارج الغرفة Test header with hose valves, outside the room

أين نوفّر لك؟ وبأي سند من الكود؟

هندسة القيمة: نفس الحماية، وتكلفة أقل حيث يسمح الكود

الحل المعتاد ← حلنا بسند الكود

نحسب الخزان على مدة التصرف التي يحددها الكود المصري لحماية المنشآت من الحريق (305) للخطورة الفعلية، ونأخذ المدة الأدنى حيث يتحقق شرطها، لا أعلى مدة في الجدول.

خطورة OH1، مبنى مرشوش بالكامل فيه 2 مداد وارتفاعه 20 m

الحل المعتاد

أعلى مدة في الجدول (3-د): 90 دقيقة، فخزان 173.3 m³‏.

حلنا بسند الكود

المدة الأدنى 60 دقيقة «في حالة وجود نظام إنذار يعمل على تدفق المياه من بعد»، فخزان 115.5 m³‏.

السند البند 3‑17‑2‑2 (5) والجدول (3-د) من الجزء الرابع للكود المصري

يُراجع على الكود الساري ويعتمده مهندس مختص.

نعمل مقاول باطن لأعمال الحريق في مشروعكم

توريد وتركيب واختبار بسعر مقاول، مع مستندات التسليم والاختبارات المطلوبة للاستلام.

ماذا يصلك في المراجعة

48 ساعة عمل مراجعة مجانية للمقايسة (BOQ) أو لعرض سعر وصلكم — ملاحظات فنية وفرص توفير، دون التزام.

  • ما يطابق البنود المطابقة لاشتراط المشروع والكود، كما هي.
  • ما يزيد على الاشتراط ما يمكن حذفه أو تصغيره دون مخالفة: فرصة التوفير.
  • ما ينقص منه ما قد يُسقط المعاينة إن بقي ناقصًا.
  • ما يحتاج تحققًا من الكمية كميات نطلب مراجعتها على المخططات.
ارفع المقايسة (BOQ) (تفتح واتساب في نافذة جديدة)

يفتح واتساب برسالة جاهزة؛ أرسل الملف في المحادثة.

المقاس أولًا، ثم الغرفة

احسب مقاس الطلمبة قبل تنفيذ الغرفة أو تأهيلها: أدخل درجة الخطورة وعدد المدادات (Standpipe) لترى الطلب والمقاس والجوكي وحجم الخزان، خطوة بخطوة.
مثال محسوب: خطورة OH1، عدد المدادات ‎2، مرشوش بالكامل، الارتفاع ‎20 m ← 750 gpm احسب مقاس الطلمبة

خطورة OH1عدد المدادات ‎2مرشوش بالكاملالارتفاع ‎20 m

تصنيف خطورة الإشغال (NFPA 13)

خطورة خفيفة: مكاتب، فصول، مستشفيات

خطورة عادية — المجموعة 1: مواقف سيارات، مخابز، غرف الغسيل

خطورة عادية — المجموعة 2: مصانع خفيفة، مخازن تخزين منخفض، ورش

خطورة عالية — المجموعة 1: مطابع، مناشر خشب

خطورة عالية — المجموعة 2: رش أو غمر سوائل قابلة للاشتعال، تصنيع البلاستيك الرغوي

صفر إذا كان المبنى بلا مدادات (Standpipe)‏.

هل المبنى مرشوش بالكامل؟
بالمتر
هل يوجد في المنشأة أي مما يلي؟

النتيجة المبدئية

مثال محسوب — غيّر المدخلات واضغط احسب

أقل مقاس مقبول وفق NFPA 20
750gpm
750 × 1.5 = 1125 ≥ 752.89
المقاس المعتاد
1,000gpm
أصغر مقاس قياسي في NFPA 20 لا يقل عن 752.89 gpm
أقل مقاس مقبول وفق NFPA 20: مقاس 750 gpm يغطي الطلب في حدود 150% من تدفقه المقنن (حتى 1,125 gpm)، وعندها تشترط NFPA 20 ألا يقل ضغط الطلمبة عن 65% من ضغطها المقنن. ويُقبل فقط إذا أكد منحنى الطلمبة الضغط المطلوب عند نقطة التشغيل وبقي ضغطها عند صفر تصرف (Churn) ضمن حدود ضغط النظام؛ والمقاس المعتاد 1,000 gpm يحقق الطلب عند 100% من تدفقه.
الطلب التصميمي
752.9gpm
طلمبة الجوكي — قاعدة تقريبية
10.0gpm
خزان المياه — المدة الأدنى
115.5m³
30,525 gal · 60 min
الضغط المطلوب عند الطلمبة (تقريبي)
10.6bar
(153.4 psi)
  • طلب المدادات: يحكم الكود المصري 305، ج4 بند 2‑6‑8‑1 — 2,850 L/min (752.9 gpm)؛ وفق NFPA 14: 750 gpm‏.
  • الضغط المتبقي عند أبعد مخرج: يحكم NFPA 14 لأنه أشد — 6.9 bar (100 psi)؛ وفق الكود المصري 305، ج4 بند 2‑6‑6‑2: 4.5 bar (65.3 psi)‏.
  • خزان المياه: يحكم حساب NFPA — 115.5 m³؛ وفق الكود المصري 305، ج1 بند 3‑10‑5‑11: 90 m³ على الأقل.
خطوات الحساب والافتراضات

الافتراضات

معامل عدم الاتزان الهيدروليكي
1.15 ×
سماحية الاحتكاك والتجهيزات
1.7 bar (25 psi)
ضغط عمود الماء لكل متر
0.098 bar/m (1.42 psi/m)

ثوابت مبدئية في هذه الحاسبة، يستبدلها الحساب الهيدروليكي في التصميم النهائي.

مصدر قيم المدادات في الحاسبة — NFPA 14 (2019)

  • §7.10.1.1.1 لا يقل التدفق لأبعد مداد هيدروليكيًا عن 500 gpm‏.
  • §7.10.1.1.3 يضاف 250 gpm لكل مداد إضافي، في المباني التي لا تتجاوز مساحة الطابق فيها 7432 m²‏.
  • §7.8.1 ضغط متبقٍ لا يقل عن 6.9 bar (100 psi) عند أبعد مخرج 2½ in‏.

الكود المصري لحماية المنشآت من الحريق (305)

  • ج4 بند 2‑6‑8‑1 لا يقل التدفق لأبعد مداد هيدروليكيًا عن 1900 L/min، ولكل مداد إضافي عن 950 L/min، ولا يزيد الإجمالي على 4750 L/min (مساحة الطابق حتى 7500 m²).
  • ج4 بند 2‑6‑8‑3 في المبنى المرشوش بالكامل بنظام مشترك لا يلزم أن يزيد طلب المدادات على 3800 L/min، ما لم تطلب السلطة المختصة (الحماية المدنية) قيمة أكبر.
  • ج4 بند 2‑6‑6‑2 ضغط متبقٍ لا يقل عن 4.5 bar عند مخرج وصلة الخرطوم الأبعد هيدروليكيًا.
  • ج4 بند 2‑6‑7‑1 لا يزيد الضغط المتبقي عند وصلات الخراطيم الأكبر من 38 mm على 12 bar، وإلا لزمت وسيلة معتمدة لتنظيم الضغط.
  • ج1 بند 3‑10‑5‑11 خزان احتياطي للمدادات الرطبة لا يقل عن 60 m³ للمداد الأول و30 m³ لكل مداد آخر.

تأخذ الحاسبة الأكبر من قيمة الكود المصري وقيمة NFPA لكل بند.

تقدير مبدئي — يُراجع على الكود الساري ويعتمده مهندس مختص.

اسأل المساعد عن بند في الكود

يصل سؤالك عن بند في الكود المصري 305 و NFPA 12 و13 و14 و16 و17 و20 و72 و96 و2001 إلى مهندسنا على واتساب.

اسأل المساعد عن بند في الكود

تُفتح محادثة برسالة جاهزة، ويرد مهندس خلال ساعات العمل

0 / 500

Enter للإرسال · Shift + Enter لسطر جديد

أسئلة مقترحة

تأهيل غرف الطلمبات القائمة: نعدّل ما يلزم فقط

نفحص الغرفة على بنود NFPA 25 ونختبر الطلمبة، ثم نسلمك تقريرًا بما يطابق وما يلزم تعديله فقط.

افتح قائمة الفحص القابلة للطباعة

أسئلة شائعة قبل التعاقد

كم تكلفة تنفيذ غرفة طلمبات الحريق، وما الذي يرفعها أو يخفضها؟

تتحدد بمقاس الطلمبة ونوع المحرك والإدراج المطلوب، وبما تحتاجه الغرفة من فصل وتهوية وعادم وخط اختبار.

وفي الغرفة القائمة يقتصر السعر على البنود الناقصة؛ أرسل صور الغرفة أو مخططها على واتساب، أو اطلب معاينة.

اطلب معاينة أو عرض سعر عبر واتساب (تفتح واتساب في نافذة جديدة)

تأهيل غرف المضخات القائمة: هل يلزم إعادة تنفيذ الغرفة بالكامل؟

ليس بالضرورة. لا تسري أحكام NFPA 20 بأثر رجعي على التركيبات القائمة، إلا حيث يُنص على ذلك أو حين تعدّ الحماية المدنية الوضع القائم خطرًا غير مقبول.

نعاين الغرفة، ونحدد في التقرير الفني ما يلزم تعديله فقط.

المرجع:
  • NFPA 20 §1.4.1
  • NFPA 20 §1.4.2
قائمة فحص غرفة الطلمبات

ماذا تفحص الحماية المدنية في غرفة طلمبات الحريق؟

القرار للحماية المدنية، لا لنا ولا لأي مقاول، فلا نعد به.

ما نلتزم به: غرفة على NFPA 20 والكود المصري، الذي يشترط طلمبات تلقائية موصلة على مصدر احتياطي للتيار أو طلمبة احتياطية بالوقود السائل، مع اختبار أداء الطلمبة وتقرير فني بكل بند.

المرجع:
  • الكود المصري 305 (الجزء 1) — بند 3‑10‑4‑4

ما مواصفات غرفة مضخات الحريق: الأبعاد والتهوية والتصريف؟

غرفة مخصصة مفصولة بفاصل مقاوم للحريق أو في مبنى مستقل، يسهل الوصول إليها، وأبعادها تسمح بالصيانة حول كل طلمبة، ولها تصريف وإضاءة وتهوية وحرارة تمنع التجمد.

وتحتاج طلمبة الديزل خزان سولار وعادمًا إلى الخارج ومجموعتي بطاريات مع شاحن.

قائمة فحص غرفة الطلمبات

هل يتوقف نظام الحريق أثناء التأهيل؟

قد يلزم إيقاف جزئي لبعض الأعمال، ولا نذكر مدة عامة.

نحدد مراحل العمل ومدته كتابةً في عرض السعر بعد المعاينة، ونتفق معكم على توقيت أي إيقاف قبل البدء.

من يتابع الغرفة بعد التأهيل؟

نقدم عقود صيانة دورية وفق NFPA 25: تشغيل الطلمبات واختبار الأداء وفحص المحابس، مع تقرير فني بعد كل زيارة.

وقائمة الفحص الدوري لغرفة الطلمبات متاحة مجانًا للطباعة، لتتابع البنود الأسبوعية بنفسك بين الزيارات.

قائمة فحص غرفة الطلمبات

لماذا لا أختار أرخص عرض للتأهيل؟

لأن العرض الذي يغفل بندًا يشترطه الكود، كطلمبة غير مدرجة UL/FM حيث يشترط المشروع الإدراج، قد يُرفض في المعاينة فتدفع مرتين.

والذي يستبدل ما يعمل ويطابق الاشتراط تكلفة بلا فائدة؛ نعدّل الناقص فقط.
