أقل مقاس مقبول وفق NFPA 20: مقاس 750 gpm يغطي الطلب في حدود 150% من تدفقه المقنن (حتى 1,125 gpm)، وعندها تشترط NFPA 20 ألا يقل ضغط الطلمبة عن 65% من ضغطها المقنن. ويُقبل فقط إذا أكد منحنى الطلمبة الضغط المطلوب عند نقطة التشغيل وبقي ضغطها عند صفر تصرف (Churn) ضمن حدود ضغط النظام؛ والمقاس المعتاد 1,000 gpm يحقق الطلب عند 100% من تدفقه.
الطلب التصميمي
752.9gpm
طلمبة الجوكي — قاعدة تقريبية
10.0gpm
خزان المياه — المدة الأدنى
115.5m³
30,525 gal · 60 min
الضغط المطلوب عند الطلمبة (تقريبي)
10.6bar
(153.4 psi)
يحدد الضغط بالحساب الهيدروليكي
طلب المدادات: يحكم الكود المصري (305) ج4 بند 2‑6‑8‑1 — 2,850 L/min (752.9 gpm)؛ وفق NFPA 14: 750 gpm.
الضغط المتبقي عند أبعد مخرج: يحكم NFPA 14 لأنه أشد — 6.9 bar (100 psi)؛ وفق الكود المصري (305) ج4 بند 2‑6‑6‑2: 4.5 bar (65.3 psi).
خزان المياه: يحكم حساب NFPA — 115.5 m³؛ وفق الكود المصري (305) ج1 بند 3‑10‑5‑11: 90 m³ على الأقل.
الضغط عند الطلمبة أعلى من 12 bar: يشترط البند 2-6-7-1 من الجزء الرابع للكود المصري وسيلة معتمدة لتنظيم الضغط حيث يزيد الضغط المتبقي عند وصلة الخرطوم على 12 bar
أصغر مقاس قياسي في NFPA 20 يغطي الطلب عند 150% من تدفقه:750 × 1.5 = 1125 ≥ 752.89
750 gpm
المقاس المعتاد
أصغر مقاس قياسي في NFPA 20 يغطي الطلب عند 100% من تدفقه:1000 ≥ 752.89
1,000 gpm
طلمبة الجوكي — قاعدة تقريبية
max(1, 0.01 × 1000)
10.0 gpm
مدة التشغيل
حسب تصنيف خطورة الإشغال OH1:60–90 min
60 min
الخزان الاحتياطي للمدادات وفق الكود المصري
الكود المصري (305) ج1 بند 3‑10‑5‑11:60 + 30 × 1
90 m³
حجم الخزان — المدة الأدنى
max(508.75 × 60, 752.89 × 30, 90 ÷ 0.003785)
30,525 gal
حجم الخزان — المدة الأدنى
30525 × 0.003785
115.5 m³
حجم الخزان — إذا اشترطت الجهة المختصة المدة الأطول
max(508.75 × 90, 752.89 × 30, 90 ÷ 0.003785)
45,788 gal
حجم الخزان — إذا اشترطت الجهة المختصة المدة الأطول
45788 × 0.003785
173.3 m³
الضغط المتبقي الحاكم عند أبعد مخرج
الأكبر من NFPA 14 والكود المصري (305) ج4 بند 2‑6‑6‑2:max(100 psi, 4.5 bar = 65.3 psi)
100.0 psi
الضغط المطلوب عند الطلمبة (تقريبي)
100 + 20 × 1.42 + 25
153.4 psi
الضغط المطلوب عند الطلمبة بالبار
153.4 ÷ 14.504
10.6 bar
الافتراضات
معامل عدم الاتزان الهيدروليكي
1.15 ×
سماحية الاحتكاك والتجهيزات
1.7 bar (25 psi)
ضغط عمود الماء لكل متر
0.098 bar/m (1.42 psi/m)
ثوابت مبدئية في هذه الحاسبة، يستبدلها الحساب الهيدروليكي في التصميم النهائي.
مصدر قيم المدادات في الحاسبة — NFPA 14 (2019)
§7.10.1.1.1 لا يقل التدفق لأبعد مداد هيدروليكيًا عن 500 gpm.
§7.10.1.1.3 يضاف 250 gpm لكل مداد إضافي، في المباني التي لا تتجاوز مساحة الطابق فيها 7432 m².
§7.8.1 ضغط متبقٍ لا يقل عن 6.9 bar (100 psi) عند أبعد مخرج 2½ in.
الكود المصري لحماية المنشآت من الحريق (305)
ج4 بند 2-6-8-1 لا يقل التدفق لأبعد مداد هيدروليكيًا عن 1900 L/min، ولكل مداد إضافي عن 950 L/min، ولا يزيد الإجمالي على 4750 L/min (مساحة الطابق حتى 7500 m²).
ج4 بند 2-6-8-3 في المبنى المرشوش بالكامل بنظام مشترك لا يلزم أن يزيد طلب المدادات على 3800 L/min، ما لم تطلب السلطة المختصة قيمة أكبر.
ج4 بند 2-6-6-2 ضغط متبقٍ لا يقل عن 4.5 bar عند مخرج وصلة الخرطوم الأبعد هيدروليكيًا.
ج4 بند 2-6-7-1 لا يزيد الضغط المتبقي عند وصلات الخراطيم الأكبر من 38 mm على 12 bar، وإلا لزمت وسيلة معتمدة لتنظيم الضغط.
ج1 بند 3-10-5-11 خزان احتياطي للمدادات الرطبة لا يقل عن 60 m³ للمداد الأول و30 m³ لكل مداد آخر.
تأخذ الحاسبة الأكبر من قيمة الكود المصري وقيمة NFPA لكل بند.
تقدير مبدئي — يُراجع على الكود الساري ويعتمده مهندس مختص.
هل يكفي قفل محابس شبكة الـ Standpipe في وضع الفتح بدل الإشراف عليها؟
هذه أقرب النصوص في الكود لسؤالك — للاسترشاد، والقرار للجهة المختصة
المصدر: الكود المصري 305 ج4 — بند 2‑5‑2‑6 مراقبة المحابس
( أ ) يجب أن تخضع جميع محابس تغذية النظام بالميــاه وكــذلك المحــابس المستخدمة لعزل أقسام من النظام والمحابس التى على مصــادر التغذيــة لمراقبة وضع الفتح بأسلوب معتمد من بين الأساليب الآتية: ١ – محطة خدمة إنذار مركزية أو خاصة بالمنشأة أو…
صاعد شبكة رشاشات رطبةرسم توضيحي بلا مقياس · الخط المتقطع أسفل الأرضية: التغذية من مصدر المياه
مفتاح أرقام الرسم
1الصاعد من مصدر المياه Riser, from the water supply
2محبس التحكم OS&Y مقفول مفتوحًا بسلسلة وقفل (أو مفتاح إشراف حيث يُشترط) Control valve, OS&Y, locked open with a chain and padlock (or a tamper switch where required)
3محبس التصريف الرئيسي إلى التصريف Main drain valve, to drain
4مقياس الضغط Pressure gauge
5مفتاح التدفق (نوع الريشة) لإنذار تدفق المياه Waterflow alarm switch, vane type
6الخط الرئيسي Cross main
7الخطوط الفرعية Branch lines
8الرشاشات المتدلية تحت السقف Pendent sprinklers below the ceiling
9وصلة اختبار المفتش: محبس ونظارة رؤية وفوهة تعادل أصغر رشاش، إلى التصريف Inspector's test connection: valve, sight glass and orifice equal to the smallest sprinkler, to drain

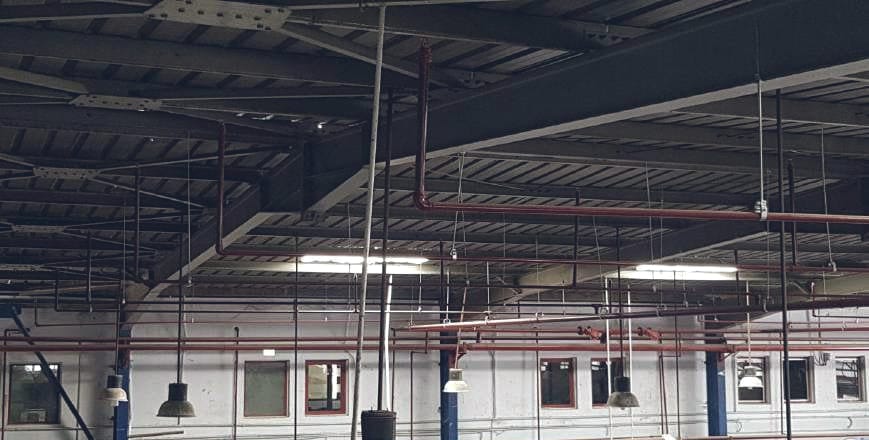

شبكات نفذناها قبل أن نعدك بها

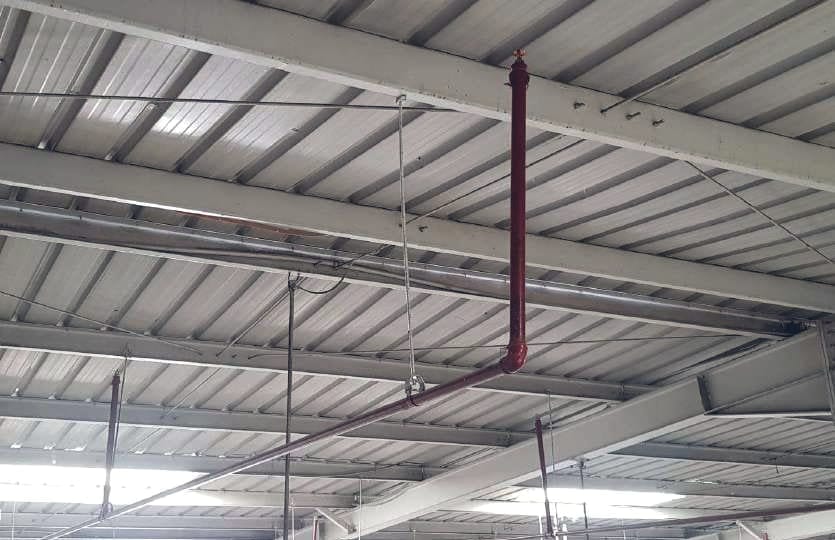

من أعمال HTC المنفذة
مشروعات موثقة بالاسم
من سجل أعمال HTC: 137 مشروعًا موثقًا منذ 2010
الشركة المصرية العامة للسياحة والفنادقأسوانمكافحة حريق2024
محطة إيدرا للطاقة بالسخنةالسويسمكافحة حريق2023
مقر إدارى شركة Titan بمفيداالقاهرةمكافحة حريق، إنذار حريق، إطفاء بالغاز2026
مركز الصيانة التابع لشركة مطار القاهرة لخدمات الركابطريق القاهرة–الإسماعيلية الصحراوىمكافحة حريق، إنذار حريق، صيانة2019
باقي المشروعات الموثقة (2)(4)
مقر إدارى شركة Titan بمفيداالقاهرةمكافحة حريق، إنذار حريق، إطفاء بالغاز2026
مركز الصيانة التابع لشركة مطار القاهرة لخدمات الركابطريق القاهرة–الإسماعيلية الصحراوىمكافحة حريق، إنذار حريق، صيانة2019
مستشفى الخير والبركة التخصصىالإسماعيليةمكافحة حريق، إنذار حريق2021
اختبار الضغط والتشغيل والاستلام: من المعاينة إلى التسليم
1 معاينة الموقع
2 التصميم والحساب
3 التوريد
4 التركيب
5 الاختبار والتشغيل والاستلام
6 الصيانة الدورية
هندسة القيمة: نفس الحماية، وتكلفة أقل حيث يسمح الكود
أين نوفّر لك؟ وبأي سند من الكود؟
نحسب طلب الرشاشات والمدادات على اشتراط الكود المصري لحماية المنشآت من الحريق (305) للخطورة الفعلية، ونأخذ الأشد منه ومن NFPA في كل بند، ثم نختار الطلمبات والمواسير على هذا الطلب.
4 مدادات (Standpipe)
الحل المعتاد
4,750 L/min للمدادات وفق البند 2‑6‑8‑1.
حلنا بسند الكود
في مبنى مرشوش بالكامل بنظام مشترك: لا يلزم أن يزيد طلب المدادات على 3,800 L/min ما لم تطلب السلطة المختصة قيمة أكبر، ويكفي لخدمة الرشاشات دون تقدير منفصل ما لم يزد طلبها مع الخراطيم عليه.
السندالبندان 2‑6‑8‑1 و2‑6‑8‑3 (أ) من الجزء الرابع للكود المصري
ما الفرق بين صناديق الحريق وعسكري الحريق، وهل تحتاج المنشأة الاثنين؟
صندوق الحريق داخل المبنى: حنفية وخرطوم على المداد في كل طابق كما يشترط الكود المصري. وعسكري الحريق حنفية خارجية على الشبكة حول المبنى، يشترط الكود ألا تبعد عنه أكثر من 25 مترًا.
وما يلزم منهما يتوقف على نوع المبنى ومساحته وارتفاعه، فلا تحتاج كل منشأة الاثنين.
المرجع:
الكود المصري 305 (الجزء 1) — بند 3-10-5-6
الكود المصري 305 (الجزء 1) — بند 3-10-6-2
هل يمكن تخفيض تكلفة شبكة الحريق دون مخالفة الكود المصري؟
كثيرًا نعم، فالكود نفسه يسمح ببدائل: طلمبة احتياطية بالوقود السائل بدل ربط الكهربائية على مصدر احتياطي للتيار، ويعدّ NFPA 14 قفل محابس التغذية مفتوحة طريقة إشراف مقبولة.
أما الشبكة الناقصة عن الاشتراط فقد تُرفض في المعاينة فتدفع مرتين؛ نحدد ما ينطبق على منشأتك بعد المعاينة.
المرجع:
الكود المصري 305 (الجزء 1) — بند 3-10-4-4
NFPA 14 §6.3.7.1
هل تقدّمون مستندات الاعتماد (Submittal) للاستشاري؟
نعم، على ما يطلبه الاستشاري في المشروع: الحساب الهيدروليكي بمعادلاته وقيمه الوسيطة كما في الحاسبة أعلاه، وداتا شيت المعدات المقترحة وشهادة إدراجها UL/FM من الشركة المصنعة، ومطابقة البنود بندًا بندًا على الكود المصري لحماية المنشآت من الحريق (305).
والإدراج اعتماد للمعدات من جهة الاختبار لا للمقاول. ونكتب محتوى الملف وموعد تسليمه في عرض السعر.
هل تمر الشبكة من معاينة الحماية المدنية؟
القرار للحماية المدنية، لا لنا ولا لأي مقاول، فلا نعد به.
ما نلتزم به: تصميم على الكود المصري و NFPA 13 و NFPA 14، واختبار الضغط الهيدروستاتيكي، ومستندات الاستلام، وتجهيز المنشأة للمعاينة.
بنود إضافية بعد التوقيع، أو تأخير، أو فشل الاختبار: ماذا لو حدث ذلك؟
نكتب في عرض السعر البنود المشمولة والمستبعدة صراحةً، والمدة والمراحل، ونجري اختبار الضغط الهيدروستاتيكي قبل إغلاق الأسقف ونوثق نتيجته.
وتتسلمون مستندات التسليم والاختبارات المطلوبة للاستلام، ولا يُضاف بند بعد التوقيع دون موافقتكم على سعره.
كم يستغرق تنفيذ الشبكة؟
يختلف ذلك بالمساحة وعدد الأدوار والمخارج، وبتوفر المعدات وجاهزية الموقع، لذلك لا نذكر مدة عامة.
نحدد المدة ومراحل العمل كتابةً في عرض السعر بعد المعاينة، ونتفق معكم على توقيت أي إيقاف قبل البدء.
