طلمبة على قدر الحساب، لا على قدر الخوف.
طلمبات الحريق (مضخات الحريق): توريد وتركيب وتشغيل
مقاس محسوب على التصرف والضغط المطلوبين، في طقم بلوحاته ومحابسه، بحل موفّر ومتوافق مع الكود المصري.
نرد خلال ساعات العمل: السبت–الخميس 8 ص–6 م
- 137 مشروعًا موثقًا في سجل أعمالنا منذ 2010
- جميع محافظات مصر
راجعه هندسيًا: م. أحمد الطويل — خبرة 16 عامًا في أنظمة الحماية من الحريق آخر تحديث:
ابدأ من دورك في المشروع
- مقاول سعر مقاول، ومراجعة مقايستك خلال 48 ساعة عمل ارفع المقايسة (BOQ) (تفتح واتساب في نافذة جديدة)
- صاحب أو مدير منشأة مقاس الطلمبة محسوبًا على التصرف والضغط معًا احسب مقاس الطلمبة
- استشاري حسابات بمعادلاتها، وداتا شيت UL/FM، ومطابقة بند ببند للكود المصري ناقش التصميم مع مهندس (تفتح واتساب في نافذة جديدة)
بكام الطقم؟ يتحدد السعر بالتصرف والضغط والمحرك (كهرباء أو ديزل) والإدراج UL/FM، وهل الطقم شامل الجوكي والمحابس. اختر التصرف وابعت الضغط بالبار، وتصلك تسعيرة مكتوبة بالبنود.
- 137 مشروعًا موثقًا
- 17 محافظة نفّذنا فيها مشروعات موثقة
- 16 عامًا من الخبرة في الحماية من الحريق
- 48 ساعة عمل لمراجعة مقايستك (BOQ)
من عملائنا في سجل الأعمال
احسب المقاس قبل أن تشتري الطلمبة
طلمبة حريق 250 أو 500 أو 750 جالون؟ أدخل درجة الخطورة وعدد المدادات (Standpipe)، وتحسب الحاسبة الطلب ثم المقاس وفق NFPA 20، خطوة بخطوة.
خطورة OH1عدد المدادات 2مرشوش بالكاملالارتفاع 20 m
النتيجة المبدئية
مثال محسوب — غيّر المدخلات واضغط احسب
أكمل البيانات لتحديث النتيجة.
يحتاج تصميم تخزين وفق فصول التخزين في NFPA 13 — اطلب مراجعة مهندس
- أقل مقاس مقبول وفق NFPA 20
- 750gpm
- 750 × 1.5 = 1125 ≥ 752.89
- المقاس المعتاد
- 1,000gpm
- أصغر مقاس قياسي في NFPA 20 لا يقل عن 752.89 gpm
- الطلب التصميمي
- 752.9gpm
- طلمبة الجوكي — قاعدة تقريبية
- 10.0gpm
- خزان المياه — المدة الأدنى
- 115.5m³
- 30,525 gal · 60 min
- الضغط المطلوب عند الطلمبة (تقريبي)
- 10.6bar
- (153.4 psi)
- يحدد الضغط بالحساب الهيدروليكي
- طلب المدادات: يحكم الكود المصري (305) ج4 بند 2‑6‑8‑1 — 2,850 L/min (752.9 gpm)؛ وفق NFPA 14: 750 gpm.
- الضغط المتبقي عند أبعد مخرج: يحكم NFPA 14 لأنه أشد — 6.9 bar (100 psi)؛ وفق الكود المصري (305) ج4 بند 2‑6‑6‑2: 4.5 bar (65.3 psi).
- خزان المياه: يحكم حساب NFPA — 115.5 m³؛ وفق الكود المصري (305) ج1 بند 3‑10‑5‑11: 90 m³ على الأقل.
الضغط عند الطلمبة أعلى من 12 bar: يشترط البند 2-6-7-1 من الجزء الرابع للكود المصري وسيلة معتمدة لتنظيم الضغط حيث يزيد الضغط المتبقي عند وصلة الخرطوم على 12 bar
خطوات الحساب والافتراضات
| البند | المعادلة | القيمة |
|---|---|---|
| طلب الرشاشات | 0.15 × 1500 × 1.15 | 258.8 gpm |
| مخصص الخراطيم | حسب تصنيف خطورة الإشغال OH1 | 250 gpm |
| طلب المدادات (Standpipe) وفق NFPA 14 | NFPA 14: min(500 + 250 × (2 − 1), 1000) | 750 gpm |
| طلب المدادات وفق الكود المصري | الكود المصري (305) ج4 بند 2‑6‑8‑1: min(1900 + 950 × 1, 3800) = 2850 L/min | 752.9 gpm |
| طلب المدادات الحاكم | الأكبر من القيمتين: max(750, 752.89) | 752.9 gpm |
| الطلب التصميمي | max(508.75, 752.9) | 752.9 gpm |
| أقل مقاس مقبول وفق NFPA 20 | أصغر مقاس قياسي في NFPA 20 يغطي الطلب عند 150% من تدفقه: 750 × 1.5 = 1125 ≥ 752.89 | 750 gpm |
| المقاس المعتاد | أصغر مقاس قياسي في NFPA 20 يغطي الطلب عند 100% من تدفقه: 1000 ≥ 752.89 | 1,000 gpm |
| طلمبة الجوكي — قاعدة تقريبية | max(1, 0.01 × 1000) | 10.0 gpm |
| مدة التشغيل | حسب تصنيف خطورة الإشغال OH1: 60–90 min | 60 min |
| الخزان الاحتياطي للمدادات وفق الكود المصري | الكود المصري (305) ج1 بند 3‑10‑5‑11: 60 + 30 × 1 | 90 m³ |
| حجم الخزان — المدة الأدنى | max(508.75 × 60, 752.89 × 30, 90 ÷ 0.003785) | 30,525 gal |
| حجم الخزان — المدة الأدنى | 30525 × 0.003785 | 115.5 m³ |
| حجم الخزان — إذا اشترطت الجهة المختصة المدة الأطول | max(508.75 × 90, 752.89 × 30, 90 ÷ 0.003785) | 45,788 gal |
| حجم الخزان — إذا اشترطت الجهة المختصة المدة الأطول | 45788 × 0.003785 | 173.3 m³ |
| الضغط المتبقي الحاكم عند أبعد مخرج | الأكبر من NFPA 14 والكود المصري (305) ج4 بند 2‑6‑6‑2: max(100 psi, 4.5 bar = 65.3 psi) | 100.0 psi |
| الضغط المطلوب عند الطلمبة (تقريبي) | 100 + 20 × 1.42 + 25 | 153.4 psi |
| الضغط المطلوب عند الطلمبة بالبار | 153.4 ÷ 14.504 | 10.6 bar |
الافتراضات
- معامل عدم الاتزان الهيدروليكي
- 1.15 ×
- سماحية الاحتكاك والتجهيزات
- 1.7 bar (25 psi)
- ضغط عمود الماء لكل متر
- 0.098 bar/m (1.42 psi/m)
ثوابت مبدئية في هذه الحاسبة، يستبدلها الحساب الهيدروليكي في التصميم النهائي.
مصدر قيم المدادات في الحاسبة — NFPA 14 (2019)
- §7.10.1.1.1 لا يقل التدفق لأبعد مداد هيدروليكيًا عن 500 gpm.
- §7.10.1.1.3 يضاف 250 gpm لكل مداد إضافي، في المباني التي لا تتجاوز مساحة الطابق فيها 7432 m².
- §7.8.1 ضغط متبقٍ لا يقل عن 6.9 bar (100 psi) عند أبعد مخرج 2½ in.
الكود المصري لحماية المنشآت من الحريق (305)
- ج4 بند 2-6-8-1 لا يقل التدفق لأبعد مداد هيدروليكيًا عن 1900 L/min، ولكل مداد إضافي عن 950 L/min، ولا يزيد الإجمالي على 4750 L/min (مساحة الطابق حتى 7500 m²).
- ج4 بند 2-6-8-3 في المبنى المرشوش بالكامل بنظام مشترك لا يلزم أن يزيد طلب المدادات على 3800 L/min، ما لم تطلب السلطة المختصة قيمة أكبر.
- ج4 بند 2-6-6-2 ضغط متبقٍ لا يقل عن 4.5 bar عند مخرج وصلة الخرطوم الأبعد هيدروليكيًا.
- ج4 بند 2-6-7-1 لا يزيد الضغط المتبقي عند وصلات الخراطيم الأكبر من 38 mm على 12 bar، وإلا لزمت وسيلة معتمدة لتنظيم الضغط.
- ج1 بند 3-10-5-11 خزان احتياطي للمدادات الرطبة لا يقل عن 60 m³ للمداد الأول و30 m³ لكل مداد آخر.
تأخذ الحاسبة الأكبر من قيمة الكود المصري وقيمة NFPA لكل بند.
تقدير مبدئي — يُراجع على الكود الساري ويعتمده مهندس مختص.
اسأل المساعد عن بند في الكود
يجيب من نص الكود المصري (305) و NFPA 12 و13 و14 و16 و17 و20 و72 و96 و2001 مع رقم البند، ويقول صراحةً إن لم يجد الإجابة.
اسأل المساعد عن بند في الكود
أسئلة مقترحة
مساعد آلي — المعلومات استرشادية والقرار للجهة المختصة
تقدير مبدئي — يُراجع على الكود الساري ويعتمده مهندس مختص.
طقم طلمبات الحريق، بندًا بندًا
طقم طلمبات كهرباء وديزل وجوكي بلوحاته ومحابسه وخط الاختبار: طلمبة كهرباء أو طلمبة حريق ديزل، مع طلمبة الجوكي.
- الطلمبة الأساسية (كهرباء أو ديزل)
- طلمبة الجوكي لحفظ ضغط الشبكة
- لوحات التحكم
- المحابس وعداد التدفق وخط الاختبار
- خزان السولار وعادم محرك الديزل
- اختبار الأداء عند 0% و100% و150% من التصرف المقنن
- مستندات الاستلام
غرفة مضخات حريق: مضخة رئيسية كهربائية ومضخة جوكي رسم توضيحي بلا مقياس · الخط المتقطع: خط استشعار الضغط
مفتاح أرقام الرسم
- 1 المضخة الرئيسية (split‑case أفقية) Main fire pump, horizontal split-case
- 2 المحرك الكهربائي للمضخة Electric motor (driver)
- 3 مضخة الجوكي (رأسية) Jockey pump, vertical in-line
- 4 لوحة تحكم المضخة الرئيسية Main fire pump controller
- 5 لوحة تحكم مضخة الجوكي Jockey pump controller
- 6 خط السحب من الخزان ومحبس OS&Y Suction from the tank, OS&Y gate valve
- 7 مخفّض لامركزي عند فوهة السحب، السطح المستوي لأعلى Eccentric reducer at the suction flange, flat side up
- 8 صمام تنفيس رئيسي إلى مخروط تصريف مفتوح — حيث يشترطه NFPA 20 Main relief valve to an open waste cone, where NFPA 20 requires it
- 9 صمام تنفيس الدوران إلى التصريف Circulation relief valve, to drain
- 10 صمام عدم الرجوع على الطرد Discharge check valve
- 11 خط استشعار الضغط: لكل لوحة خطها، يتصل بين صمام عدم الرجوع ومحبس الطرد Pressure-sensing line, one per controller, tapped between the check valve and the discharge control valve
- 12 محبس التحكم في الطرد OS&Y Discharge control valve, OS&Y
- 13 مجمّع الطرد إلى الشبكة Discharge header to the system
- 14 خط الاختبار: محبس مغلق عادةً وعداد التدفق Test line: normally closed valve and flow meter
- 15 مجمّع الاختبار ومحابس الخراطيم، خارج الغرفة Test header with hose valves, outside the room

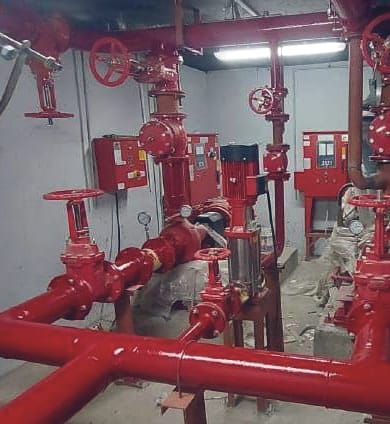

غرف طلمبات نفذناها قبل أن نعدك بها
من أعمال HTC المنفذة
مشروعات موثقة بالاسم
من سجل أعمال HTC: 137 مشروعًا موثقًا منذ 2010
- يوتوبيا بالعاشر من رمضان
- مشروع سى جرين بالدخيلة
- مصنع دانون بالعبور
- فندق هيلتون منتجع طابا (مركز الغطس)
باقي المشروعات الموثقة (2) (4)
- مصنع دانون بالعبور
- فندق هيلتون منتجع طابا (مركز الغطس)
- مستشفى أكاديمية القلب بالعباسية
- زهران مول بالمنصورة
ننفّذ في جميع محافظات مصر
المحافظات المظللة نفذنا فيها مشروعات موثقة
| المحافظة | عدد المشروعات |
|---|---|
| القاهرة | 42 |
| الإسكندرية | 10 |
| الجيزة | 7 |
| القليوبية | 5 |
| الشرقية | 5 |
| الإسماعيلية | 4 |
| السويس | 3 |
| البحر الأحمر | 2 |
| البحيرة | 2 |
| الدقهلية | 2 |
| جنوب سيناء | 2 |
| مطروح | 2 |
| بورسعيد | 2 |
| أسوان | 1 |
| الغربية | 1 |
| المنيا | 1 |
| المنوفية | 1 |
من عملائنا في سجل الأعمال
- EGOTH
- مطار القاهرة لخدمات الركاب
- هيلتون طابا
- كناوف
- دانون
- فارما سويد
- UTOPIA PHARMA
- زهران
- إيدرا للطاقة
- Titan
- مستشفى أكاديمية القلب
- سى جرين
من المعاينة إلى اختبار التشغيل والاستلام
- معاينة الموقع
- التصميم والحساب
- التوريد
- التركيب
- الاختبار والتشغيل والاستلام
- الصيانة الدورية
هندسة القيمة: نفس الحماية، وتكلفة أقل حيث يسمح الكود
أين نوفّر لك؟ وبأي سند من الكود؟
نختار مقاس الطلمبة على الطلب المحسوب ونقطة تشغيلها على منحنى المصنّع، بدل تكبيرها احتياطًا، ونطابق الاختيار على الكود المصري لحماية المنشآت من الحريق (305).
الحل المعتاد
مقاس الطلمبة بتكبير احتياطي.
حلنا بسند الكود
مقاس على الطلب المحسوب هيدروليكيًا، والتحقق على منحنى المصنّع من الضغط عند نقطة التشغيل وعند 150% من التدفق المقنن وعند صفر تصرف، ووسيلة معتمدة لتنظيم الضغط حيث يزيد الضغط المتبقي عند وصلة الخرطوم على 12 bar.
السند البند 2‑6‑7‑1 من الجزء الرابع للكود المصري
يُراجع على الكود الساري ويعتمده مهندس مختص.
أسعار طلمبات الحريق للمقاولين
سعر مقاول لتوريد الطلمبات وتركيبها واختبارها على بنود المقايسة نفسها، مع مستندات التسليم.
48 ساعة عمل مراجعة مجانية للمقايسة (BOQ) أو لعرض سعر وصلكم — ملاحظات فنية وفرص توفير، دون التزام.
ماذا يصلك في المراجعة:
- ما يطابق البنود المطابقة لاشتراط المشروع والكود، كما هي.
- ما يزيد على الاشتراط ما يمكن حذفه أو تصغيره دون مخالفة: فرصة التوفير.
- ما ينقص منه ما قد يُسقط المعاينة إن بقي ناقصًا.
- ما يحتاج تحققًا من الكمية كميات نطلب مراجعتها على المخططات.
أسئلة شائعة قبل التعاقد
ما أسعار طلمبات الحريق في مصر، وما الذي يحدد التكلفة؟
لا يحددها التصرف وحده، بل المحرك (كهرباء أو ديزل) والضغط المطلوب والإدراج UL/FM، وهل الطقم شامل الجوكي والمحابس والتركيبات.
ونختار المقاس القياسي الذي يحقق التصرف والضغط المطلوبين معًا. احسب المقاس أعلاه، أو أرسل التصرف والضغط بالبار لتصلك تسعيرة مكتوبة.
احسب مقاس الطلمبة طلمبة الحريق كم جالون تحتاجها منشأتي؟ وهل يكفي طقم 250 جالون؟
التصرف (بالجالون في الدقيقة) يحدده الطلب لا المساحة: درجة خطورة النشاط وعدد المدادات (Standpipe) وشبكة الرشاشات. فقد يكفي طقم 250 جالون منشأةً ولا يكفي أخرى بنفس المساحة.
احسب الطلب بالحاسبة لترى أقل مقاس قياسي يحققه، ثم أرسل النتيجة لمراجعتها.
احسب مقاس الطلمبة نحن مقاول: هل تسعّرون بسعر مقاول على المقايسة؟
نعم، على بنود المقايسة (BOQ) نفسها: توريد الطلمبات وتركيبها واختبارها بسعر مقاول، مع مستندات التسليم.
ونعيد المقايسة بملاحظات فنية وفرص توفير خلال 48 ساعة عمل، مجانًا ودون التزام.
ارفع المقايسة (BOQ) (تفتح واتساب في نافذة جديدة) هل تمر طلمبات الحريق من معاينة الحماية المدنية؟
القرار للحماية المدنية، لا لنا ولا لأي مقاول، فلا نعد به.
ما نلتزم به: طلمبة على الكود المصري و NFPA 20، واختبار الأداء عند 0% و100% و150% من التصرف المقنن، ومستندات الاستلام.
هل تلزم طلمبات حريق مدرجة UL/FM؟
تشترط NFPA 20 طلمبة ولوحة تحكم مدرجتين للخدمة الحريقية، والإدراج المتعارف عليه UL أو FM؛ وهو اعتماد للمعدات لا للمقاول.
نورد ما يشترطه المشروع وتطلبه السلطة المختصة دون زيادة، ونذكر الإدراج صراحةً في عرض السعر.
اطلب عرض سعر عبر واتساب (تفتح واتساب في نافذة جديدة) هل تقدّمون مستندات الاعتماد (Submittal) للاستشاري؟
نعم، على ما يطلبه الاستشاري في المشروع: الحساب الهيدروليكي بمعادلاته وقيمه الوسيطة كما في الحاسبة أعلاه، وداتا شيت المعدات المقترحة وشهادة إدراجها UL/FM من الشركة المصنعة، ومطابقة البنود بندًا بندًا على الكود المصري لحماية المنشآت من الحريق (305).
والإدراج اعتماد للمعدات من جهة الاختبار لا للمقاول. ونكتب محتوى الملف وموعد تسليمه في عرض السعر.
طلمبة ديزل أم كهرباء: متى تحتاج المنشأة طلمبة حريق ديزل؟
يشترط الكود المصري أن تكون طلمبات الحريق التلقائية موصلة على المصدر الاحتياطي للتيار الكهربائي، أو توفير طلمبة احتياطية تعمل بالوقود السائل.
وحيث تتوفر تغذية احتياطية موثوقة تكون الكهربائية غالبًا أوفر؛ أما الديزل فتحتاج خزان سولار وعادمًا وبطاريات تشغيل.
- الكود المصري 305 (الجزء 1) — بند 3-10-4-4
كم يستغرق توريد الطلمبات وتركيبها؟
يختلف ذلك بنوع الطلمبة والمحرك والإدراج المطلوب، وتوفرها لدى المورد، لذلك لا نذكر مدة عامة.
نحدد المدة ومراحل العمل كتابةً في عرض السعر بعد المعاينة، ونتفق معكم على توقيت أي إيقاف قبل البدء.
هل تقدمون عقود صيانة دورية لغرف الطلمبات؟
نعم، وفق NFPA 25: تشغيل الطلمبات، واختبار الأداء السنوي، وفحص المحابس، مع تقرير فني بعد كل زيارة.
وقائمة فحص غرفة الطلمبات متاحة مجانًا للطباعة، لتتابع البنود الأسبوعية بنفسك بين الزيارات.
قائمة فحص غرفة الطلمباتاطلب عرض سعر لطقم طلمبات الحريق
